はじめに

この記事は、過去に制作したキャラクターの紹介および問題点を洗い出し、修正を目的とした記事になります。

これから登場するモデルは、私がモデリングを始めて序盤に制作したモデルで、VRChatで使用しているうちに気になる点が見つかったため、これを機に反省と修正を行っていこうと思います。

今回修正する項目

前回の記事でBlenderにて修正したい箇所が９個あがりました。

• メッシュを滑らかにする
• 服とボディを分ける
• 表情パーツを顔のオブジェクトにまとめる
• 頭を動かした際に首周りのフードがガビガビになる現状を修正
• 貫通対策用シェイプキーをつける
• パーツごとに分かれているUV・マテリアル・テクスチャをまとめる
• 恐竜パーカーのしっぽや目の部分に揺れものボーンを追加する
• 脇下の影が脇汗のように見えてしまっている塗りを修正
• 服の質感をノーマルマップで表現する

以下修正報告を淡々と貼っていきます。前回の記事の内容を読みたい方はこちら

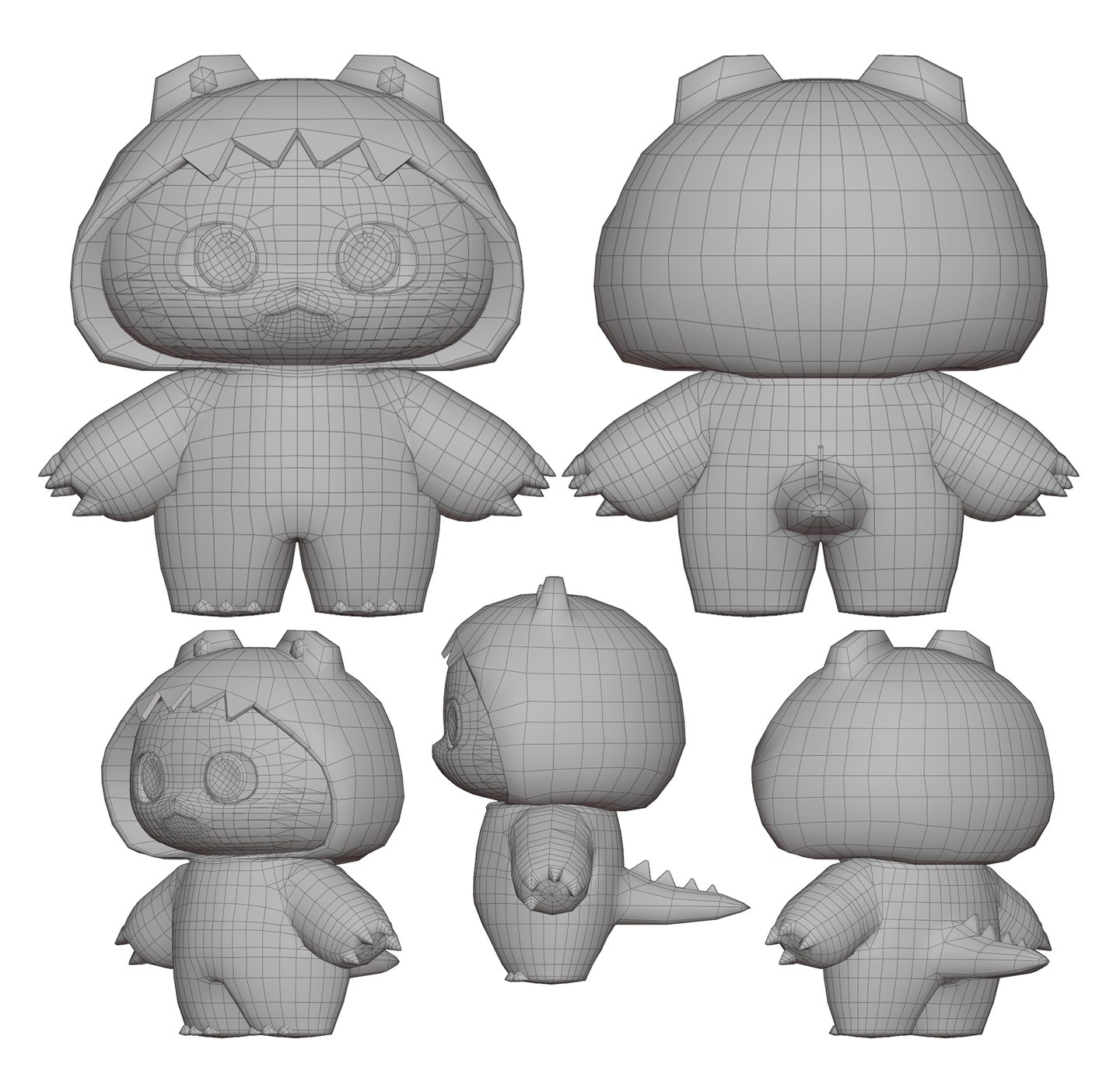

ワイヤーフレーム

以下の調整をしました。

• パーカーのフードの形の調整
• パーカー目の部分の割を追加
• 見えない部分の面を削除しポリゴン数を削減
• 脇回りのメッシュの調整
• ５頂点になっている部分の修正
• 不要な孤立した頂点の削除
• 辺が滑らかになるよう調整
• 貫通対策用シェイプキーをつける
• 全体のウェイトの調整

結果ポリゴン数が▲12,002→▲10,434になりました。

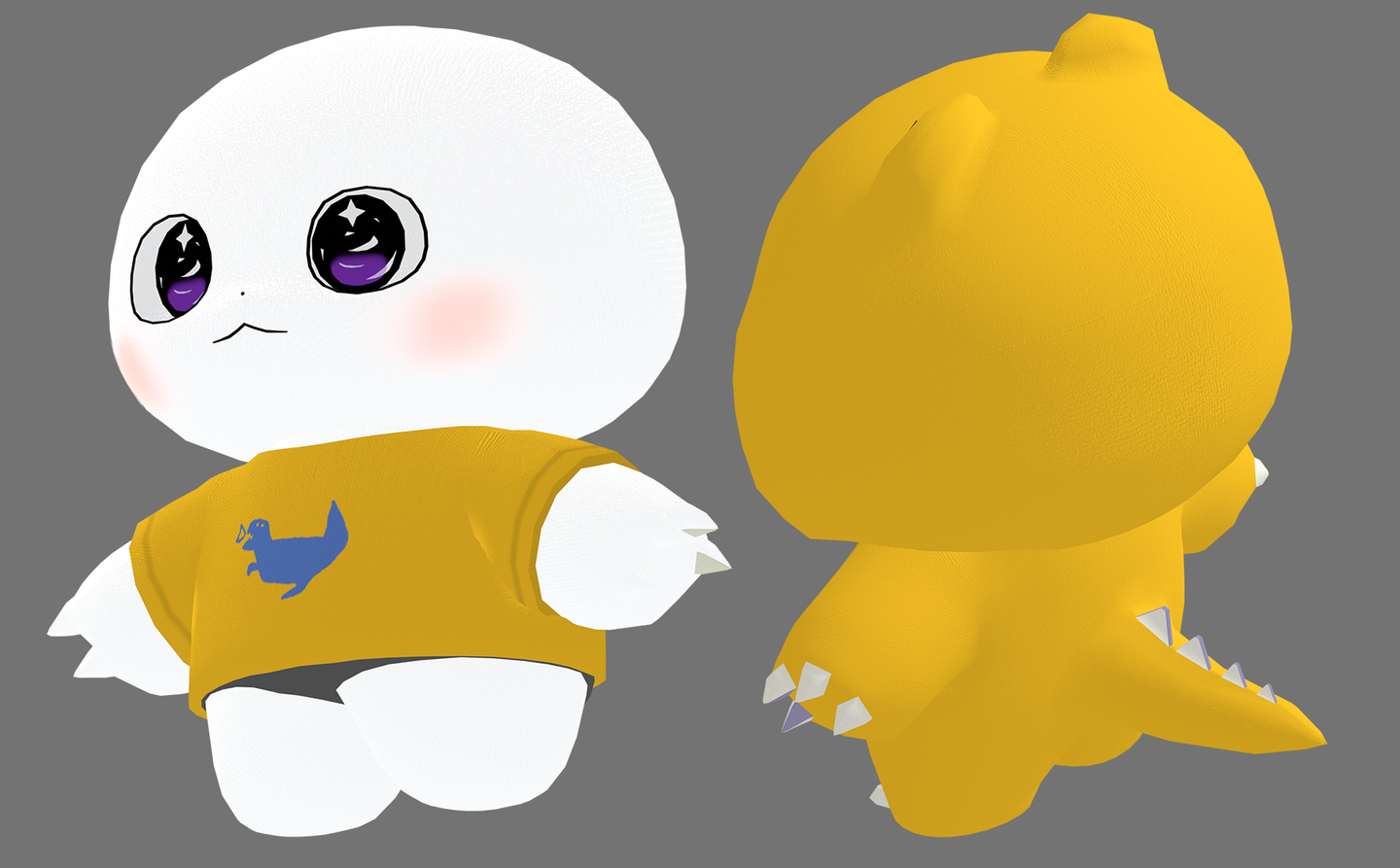

貫通対策・表情用シェイプキー

シェイプキー11種→39種になりました。画像は貫通対策用のボディシェイプキーを全部アクティブにした時の様子です。後々色んな衣装を着せることを考慮し、細かく設定しました。

内訳は以下の通りになります。

• リップシンク：5種
• 表情用：10種
• ボディ変形：24種

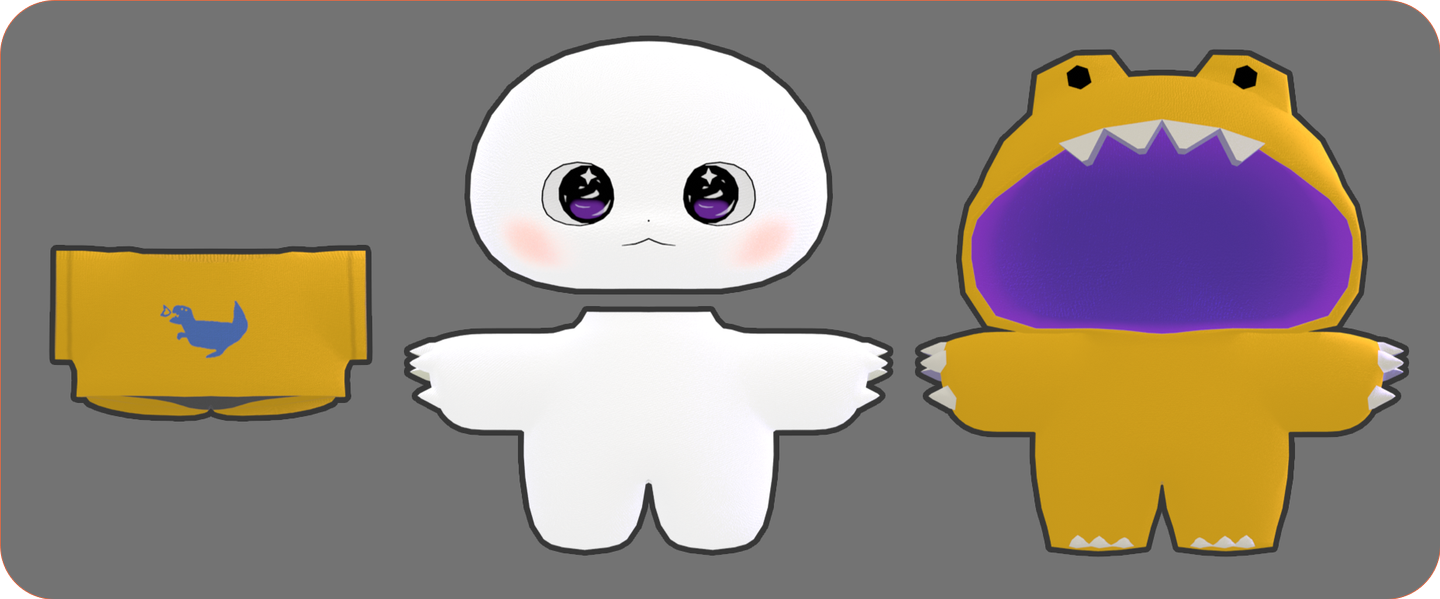

パーツ分け

８オブジェクト→４オブジェクトにまとめました。

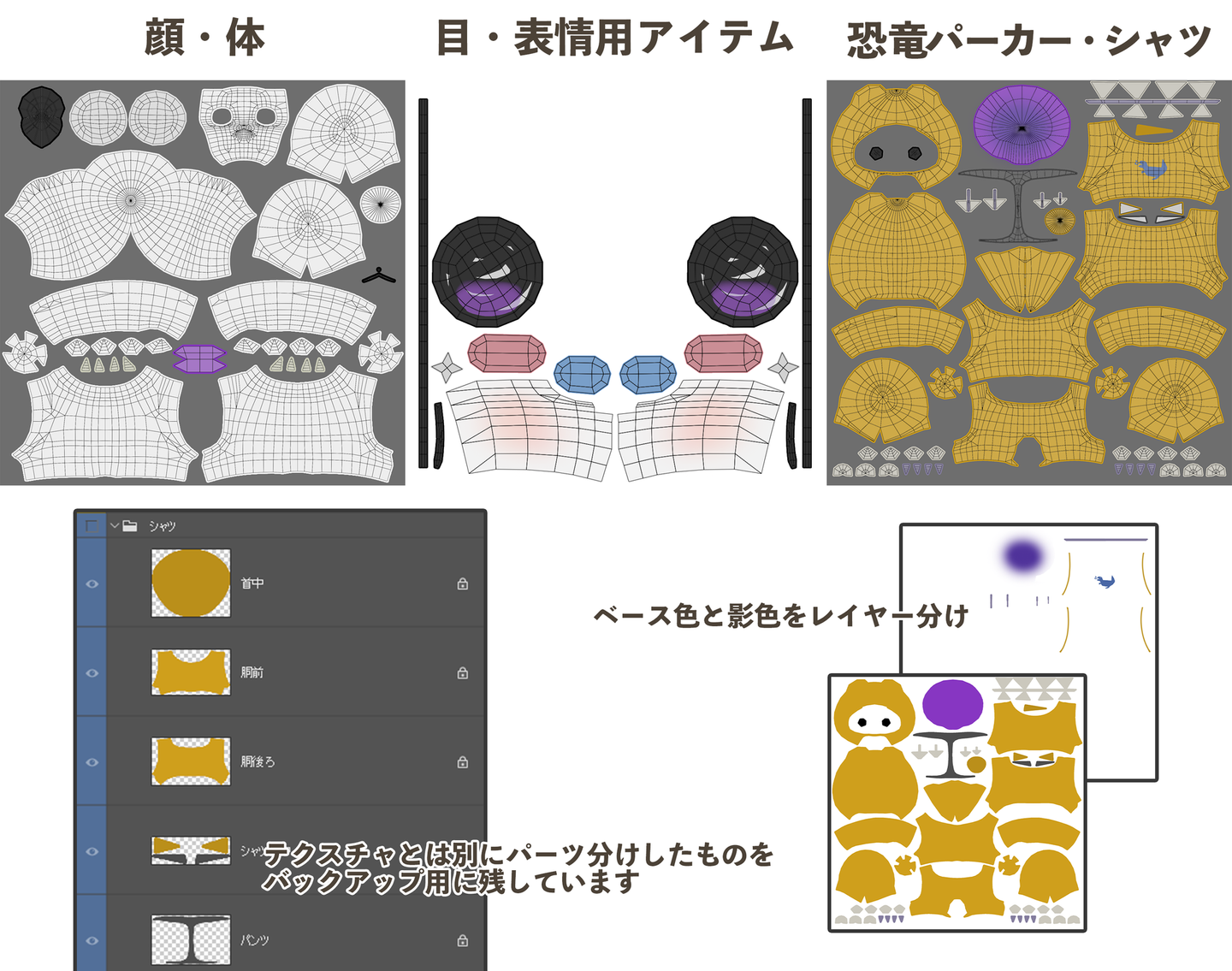

UV展開とテクスチャ

６テクスチャ→３テクスチャに変更しました。

顔と体、2種類の服はそれぞれ一枚のテクスチャにまとめました。表情アイテムのみアルファ画像にし、あとからパーツが増えてもいいようにスペースを空けました。

テクスチャはPhotoshopでベース・影をレイヤー分けしています。アイテムごとに選択範囲を指定できるようパーツ分けも行いました。

本当は顔・体のUVは顔周りは大きめに、後頭部などは小さくUV配置をしたかったのですが、ノーマルマップの関係で面倒な処理をする必要があり、時間と労力を考えた結果同じサイズでUV展開することにしました。暇なときにまた挑戦したいですね。

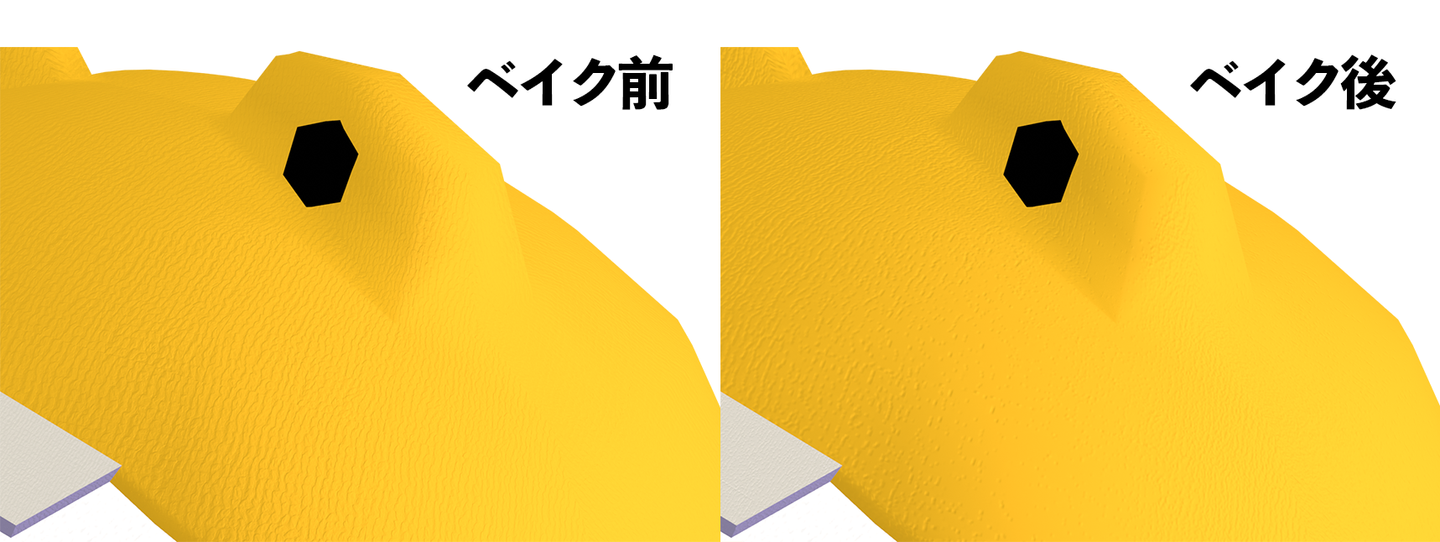

ノーマルマップの追加とマテリアル管理

あんちもに編み物のような質感を加え、服オブジェクトにも布の質感を追加しました。VRChatでは至近距離で話すことが多いので、遠目ではわからないけれど、近づいてみたら質感が見える程度にしました。

質感ごとに分けた結果６マテリアル→5マテリアルになりました。

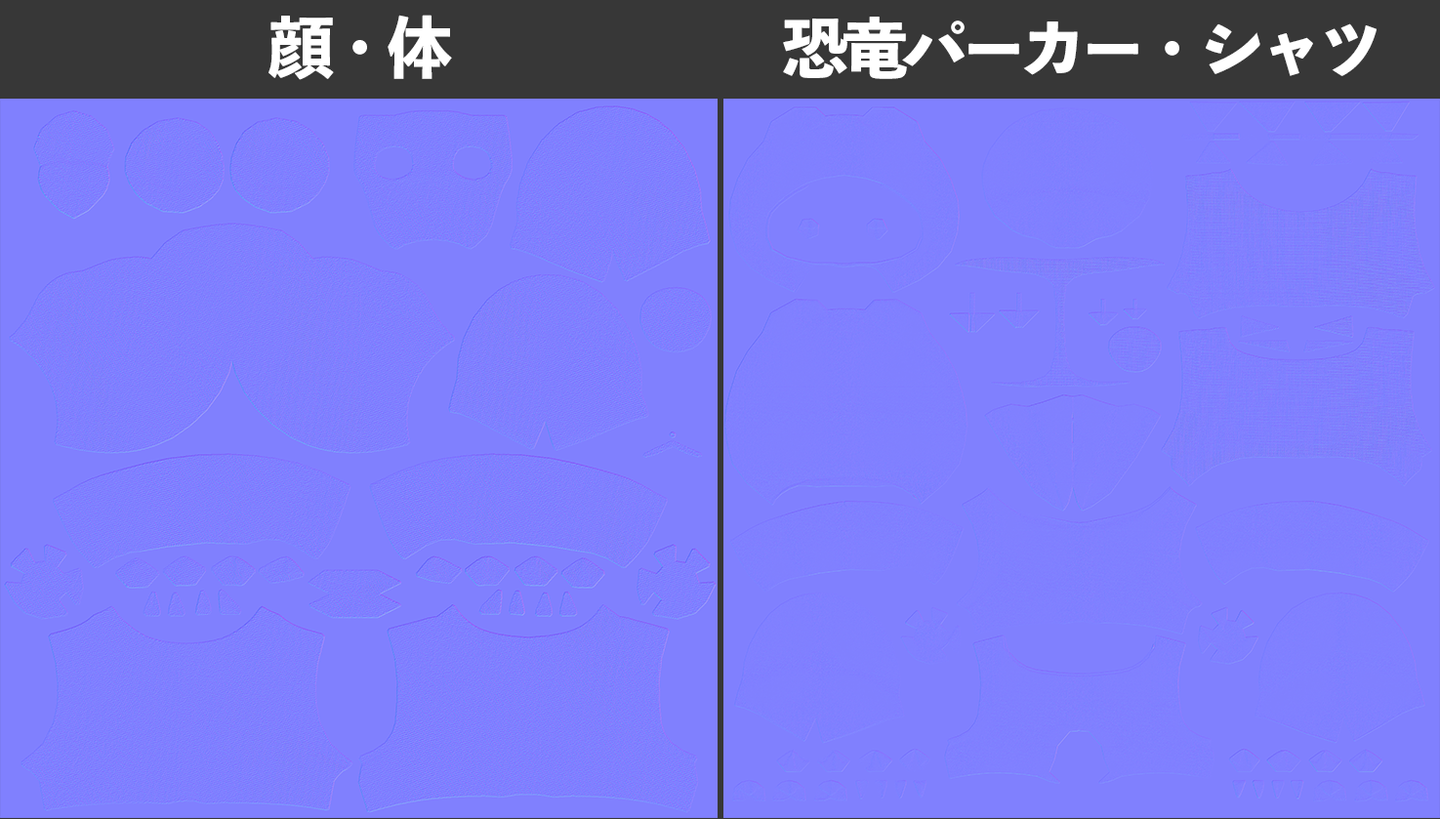

ノーマルマップは２枚で、二次利用を防止するためUVにベイクしてみました。

解像度4096×4096にベイクしたのですが、質感が少し潰れてしまいました。解像度が足りないのか、ベイクの仕方が悪かったのか。おそらく解像度の問題だろうとは思います。ただ、これ以上解像度は上げたくないのでいったんこれで良しとします。

修正前との比較

修正前

• 総ポリゴン数：▲12,002
• オブジェクト：8個
• ボーン：33本
• テクスチャ：6枚
• マテリアル：6個
• シェイプキー：11種（リップシンク5種）

修正後

• 総ポリゴン数：▲10,434
• オブジェクト：4個
• ボーン：39本
• テクスチャ：3枚
• ノーマルマップ：2枚
• マテリアル：5個
• シェイプキー：39種（リップシンク5種・表情用10種・ボディ24種）

Blenderでできる全ての修正が終わりました。全体的なオブジェクトやテクスチャをまとめたことによって、Blenderでの管理がしやすくなりました。

また、今まではオブジェクトの表示/非表示で着せ替えや表情を動かしていましたが、すべてシェイプキーによる制御に変更しました。恐竜パーカーに揺れものボーンを追加したので、早くぴょこぴょこ動いているところが見たいです。揺れものボーンはほかのプレイヤーも触って伸ばせるようにしたいですね。

今回の修正で、以前のUnity設定で引き続き使える箇所がないくらいデータが変わってしまいました。いちから設定することになってしまいましたが、ゆっくりやっていこうと思います。
