【スキルアップ】第3回「NVSのCCNP講座」7日目レポート

こんにちは!
ネットビジョンシステムズ(NVS) の坂田です。

弊社の研修制度(スキルアップのための制度)の1つ【CCNP講座】について、
講師見習いのエンジニア社員N(入社歴4年)さんに研修7日目のレポートを書いていただきました!


「CCNP講座は気になるけど、どんな授業か分からないから...」
「CCNPってどんなことを勉強するの...?」
という方におすすめです。

■今までの講座レポート
【スキルアップ】第3回「NVSのCCNP講座」1日目レポート
【スキルアップ】第3回「NVSのCCNP講座」2日目レポート
【スキルアップ】第3回「NVSのCCNP講座」3日目レポート
【スキルアップ】第3回「NVSのCCNP講座」4日目レポート
【スキルアップ】第3回「NVSのCCNP講座」5日目レポート
【スキルアップ】第3回「NVSのCCNP講座」6日目レポート

■Nさんの過去記事
【運用・保守って何をする?】運用保守の現場経験があるエンジニア社員に聞いてみた。
【NWエンジニアの登竜門】CCNA・CCNPってどんな資格?仕事で役立つの?にエンジニアが回答!

■講座ブログ
ブログ一覧(CCNP講座)
ブログ一覧(ホワイトハッカー講座)


このCCNP講座の特徴

ネットビジョンシステムズのCCNP講座では、
講師の一方的な講義ではなく、 双方向性 を大事にしております。

『アウトプット(説明)』することで『インプット(理解)』できる。

講義中にリアルタイムで疑問点の質問をするなど
受講生の発言や実機演習経験を通じ、
CCNP合格はもちろん、根本的な技術の理解も深める研修となっております。

また、実際のトラブル事例やその解決事例を紹介、体験いただく事で
『トラブルシューティング力』の向上 も意識しております。


<7日目の内容>

❚ 講座の内容
■Multicast
■QoS
■IP Services(FHRP:HSRP/VRRP/GLBP)
■実機演習(VRRP)


❚ Multicast
Multicastとは、通信において1対複数の方式のことです。

L2ネットワーク:IGMP(Internet Group Management Protocol)
レシーバーがマルチキャストグループに参加し、
トラフィックの受信を開始するために使用するプロトコル。

L3ネットワーク:PIM(Protocol-Independent Multicast)
ネットワークセグメント間でマルチキャストトラフィックを
ルーティングするマルチキャストルーティングプロトコル。

L3ネットワークのPIMに関しては、忘れていた部分がありましたので
よい勉強になりました!

IGMPスヌーピング
フレームの中身を盗み見る事で、適切にマルチキャストパケットを転送できる機能。
IGMPスヌーピーングを有効化する事で、スイッチの無駄なフラッディングを防ぐ事ができ
各LANセグメントでの帯域幅使用率を減らす事ができます。

ルーティングテーブルを確認するお馴染みの「show ip route」コマンドがありますが
ディストリビューションツリーの正常性の確認として「show ip mroute」コマンドがあります。


トラブルシューティング例として、簡単な例ですが以下のステップがあります。

【STEP1】
ネットワークトポロジにおけるマルチキャストソースとレシーバの位置、
障害が発生しているマルチキャストグループアドレス等の情報を整理します。

【STEP2】
ディストリビューションツリー上の各ルータで、ツリーの正常性を確認します。
ツリーの状態は、show ip mroute コマンドで確認します。
PIM-SM では、レシーバがマルチキャストグループに Join することで
ディストリビューションツリーが作成され、マルチキャストトラフィックの配信が行われます。
そのため、mroute の確認は、マルチキャストのダウンストリーム(下流)から
アップストリーム(上流)方向に行なっていくことが重要となります。


❚ QoS(Quality of Service)
ネットワーク上のサービス品質を向上するために、データを通す順番や量を調整する技術です。
例としまして、音声パケットとデータパケットが混在している場合、
リアルタイム性が求められる音声を優先して送ることで、音声品質を保証することができます。

Qosは以下3つのモデルがあります。

ベストエフォート
特別な制御をしない、厳密にはQoSが有効になっていないモデル。

IntServ
データを通すために、必要な帯域幅を事前に予約する方式。
経路上のルータに負担がかかる為、現在は使用されていないモデル。

DiffServ
パケットの優先順位に基づき、区別して転送処理を行うモデル。
パケットの「分類」、優先度を設定する「マーキング」、
一時保存領域(キュー)に優先度順に保存する「キューイング」
優先度の高いキューにあるパケットから送出する「スケジューリング」
で実現します。

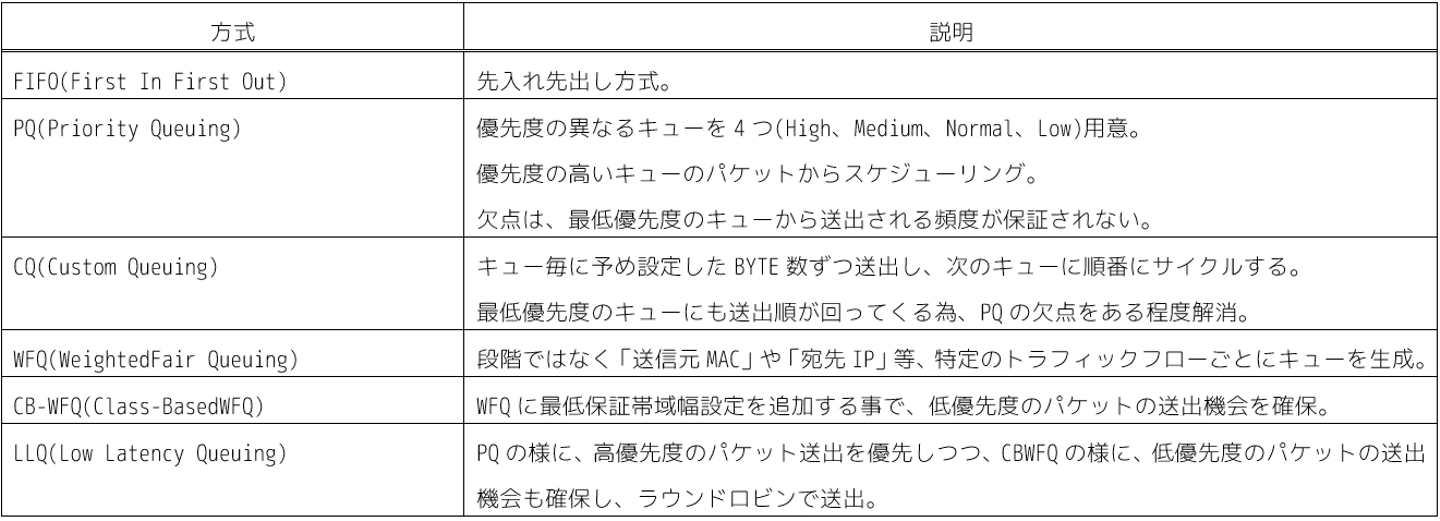

キューイング、スケジューリングには以下のような方式があり、
現在はCBWFQとLLQが使用されています。


その他、帯域制御として「ポリシング」「シェーピング」。
輻輳回避として「RED(Random Early Detection)」や「WRED(Weighted Random Early Detection)」があります。

❚ IP Services(FHRP)
デフォルトゲートウェイ冗長化プロトコルである
HSRP、GLBP、VRRPを、それぞれの特徴を比較しつつ習得しました。

HSRP
Cisco独自のプロトコル。
Ver1と2があり、それぞれグループ番号総数と仮想MACアドレスも異なる。
最大10秒で切替。プリエンプト初期値無効。
受講者の中にも、現場で使用されている方が多くおりましたので、
振り返りはさらっと行い、問題演習を中心に学習を進めていきました。

GLBP
HSRPに負荷分散機能を追加。
ラウンドロビン方式に加え、重みを加えた分散方法も設定可能。

VRRP
ベンダフリーであることが特徴ですが、
HSRPと比べて
・通信効率が良い(MASTERルータのみがフレーム送信)
・セキュリティが高い(TTL 255)
・切り替え時間が速い(3秒)
の特徴を持ちます。

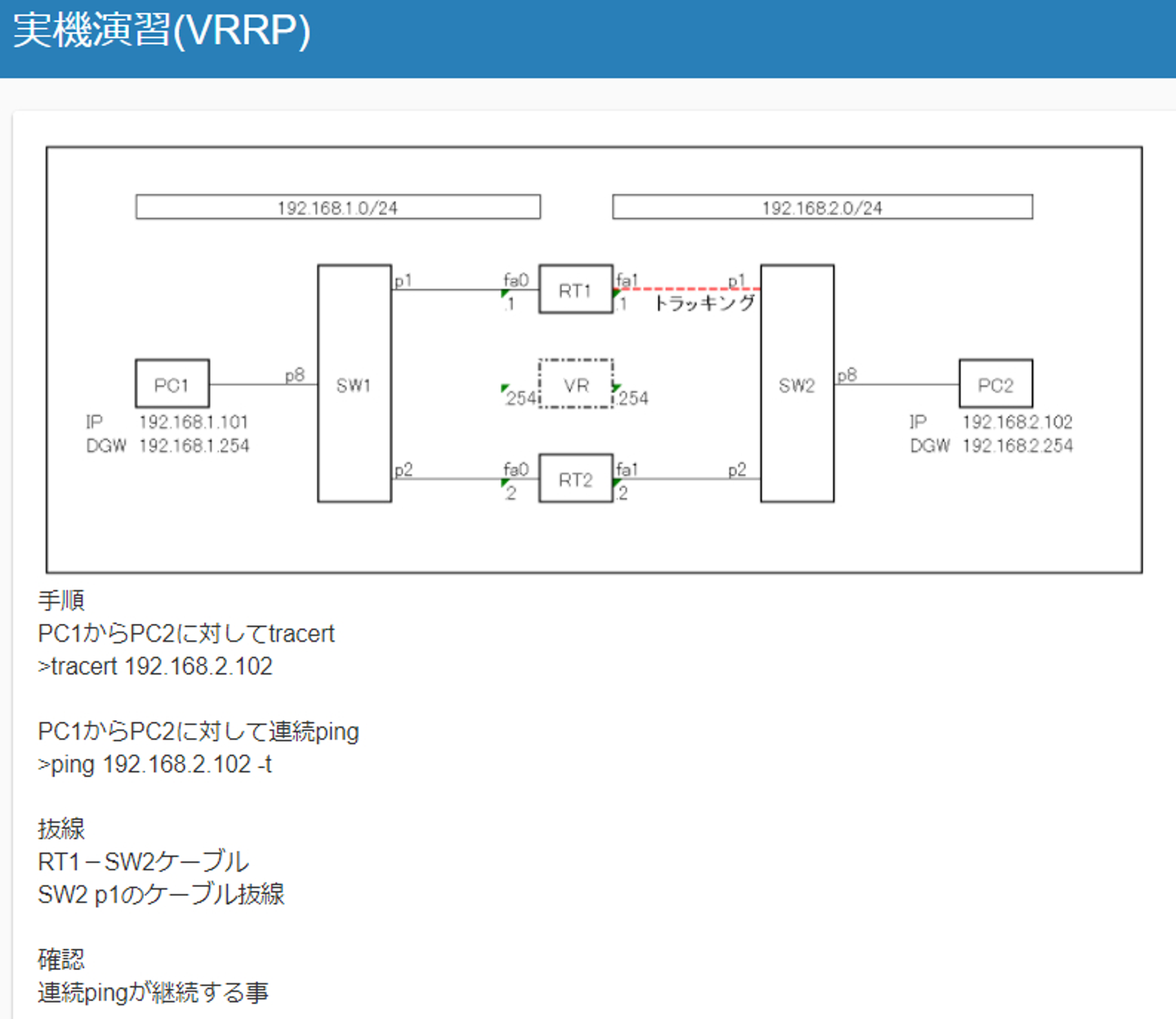

❚ 実機演習(VRRP)
実機演習では、上記の通り切り替え時間が一番早いVRRPを選択しました。


RT1にて障害発生時、トラッキング設定により自動でRT2が「Master」に切り替わる事。
断時間=切替時間も、master-down time「3秒」程である事を確認しました。


最後までありがとうございました!

すでにCCNP取得に向けて勉強している方、どれくらい内容を理解できましたか?
ぜひ、日頃の勉強の振り返りとしても、当ブログをご活用ください!

そして、
「1人ではやっぱり難しい...」
「ほかの人と一緒に勉強したい...」
「現場の知識やお話も聞きたい!知りたい!」
「実際にエンジニアとして働いていた方に教えてほしい!」
「現場で使用されている実機(Ciscoルーター・スイッチ)も触っておきたい!」
「エンジニアになってから活きる人脈を作りたい!」
という方は、ぜひ当スクールをご検討ください。

以上、第3回「NVSのCCNP講座」7日目レポートでした!
最後までお付き合いくださり、ありがとうございました!
